本明川2km200の断面

諫早湾の目次
マニングの式
対応表の目次
0km100　 0km300　 0km500　 1km000　 1km400　 1km800　 ←

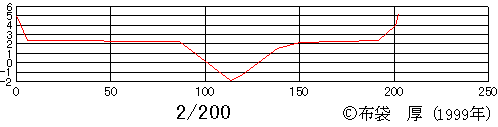

横断面図(単位はm）

流積の単位はm²， その他の単位はm，水位の基準は東京湾平均海面．

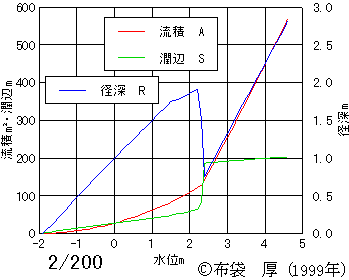

水位	流積　A	潤辺　S	径深　R	水深　h	水面幅　B
-1.9	0.0	0.0	0.0	0.0	0.0
-1.8	0.1	1.8	0.0	0.1	1.7
-1.7	0.3	3.5	0.1	0.2	3.5
-1.6	0.8	5.3	0.1	0.3	5.2
-1.5	1.4	7.0	0.2	0.4	7.0
-1.4	2.2	8.8	0.2	0.5	8.7
-1.3	3.1	10.1	0.3	0.6	10.0
-1.2	4.2	11.4	0.4	0.7	11.3
-1.1	5.4	12.8	0.4	0.8	12.7
-1.0	6.7	14.1	0.5	0.9	14.0
-0.9	8.2	15.4	0.5	1.0	15.3
-0.8	9.8	16.8	0.6	1.1	16.6
-0.7	11.5	18.1	0.6	1.2	17.9
-0.6	13.4	19.4	0.7	1.3	19.2
-0.5	15.3	20.7	0.7	1.4	20.6
-0.4	17.5	22.1	0.8	1.5	21.9
-0.3	19.7	23.4	0.8	1.6	23.2
-0.2	22.1	24.7	0.9	1.7	24.5
-0.1	24.6	26.1	0.9	1.8	25.8

水位	流積　A	潤辺　S	径深　R	水深　h	水面幅　B
0.0	27.3	27.4	1.0	1.9	27.1
0.1	30.0	28.7	1.0	2.0	28.4
0.2	33.0	30.1	1.1	2.1	29.8
0.3	36.0	31.4	1.1	2.2	31.1
0.4	39.2	32.7	1.2	2.3	32.4
0.5	42.5	34.1	1.2	2.4	33.7
0.6	45.9	35.4	1.3	2.5	35.0
0.7	49.5	36.7	1.3	2.6	36.3
0.8	53.2	38.0	1.4	2.7	37.7
0.9	57.0	39.4	1.4	2.8	39.0
1.0	61.0	40.7	1.5	2.9	40.3
1.1	65.1	42.0	1.5	3.0	41.6
1.2	69.3	43.4	1.6	3.1	42.9
1.3	73.6	44.7	1.6	3.2	44.2
1.4	78.1	46.0	1.7	3.3	45.5
1.5	82.8	47.4	1.7	3.4	46.9
1.6	87.6	49.7	1.8	3.5	49.1
1.7	92.6	52.0	1.8	3.6	51.4
1.8	97.8	54.2	1.8	3.7	53.7
1.9	103.3	56.5	1.8	3.8	56.0
2.0	109.0	58.8	1.9	3.9	58.3
2.1	115.0	61.1	1.9	4.0	60.6
2.2	121.2	63.4	1.9	4.1	62.9
2.3	128.5	85.1	1.5	4.2	84.5
2.4	142.1	186.6	0.8	4.3	186.0

水位	流積　A	潤辺　S	径深　R	水深　h	水面幅　B
2.5	160.7	187.4	0.9	4.4	186.8
2.6	179.4	188.2	1.0	4.5	187.6
2.7	198.2	189.1	1.0	4.6	188.4
2.8	217.1	189.9	1.1	4.7	189.2
2.9	236.0	190.7	1.2	4.8	190.0
3.0	255.1	191.5	1.3	4.9	190.8
3.1	274.2	192.3	1.4	5.0	191.6
3.2	293.4	193.2	1.5	5.1	192.3
3.3	312.7	194.0	1.6	5.2	193.1
3.4	332.0	194.8	1.7	5.3	193.9
3.5	351.4	195.6	1.8	5.4	194.7
3.6	371.0	196.5	1.9	5.5	195.5
3.7	390.6	197.3	2.0	5.6	196.3
3.8	410.2	198.1	2.1	5.7	197.1
3.9	430.0	198.9	2.2	5.8	197.9
4.0	449.8	199.7	2.3	5.9	198.7
4.1	469.7	200.2	2.3	6.0	199.1
4.2	489.6	200.6	2.4	6.1	199.4
4.3	509.6	201.0	2.5	6.2	199.8
4.4	529.6	201.4	2.6	6.3	200.2
4.5	549.6	201.9	2.7	6.4	200.5
4.6	569.7	202.3	2.8	6.5	200.9

0km100　 0km300　 0km500　 1km000　 1km400　 1km800　 ←
